Гаражные секционные ворота из стальных сэндвич-панелей с торсионным механизмом rsd02 premium

Гаражные ворота RSD02 Premium рассчитаны на установку в проемы как небольших, так и средних размеров. Они изготовлены на базе популярной и хорошо зарекомендовавшей себя модели – RSD02, однако имеют ряд существенных отличий. Одно из них – эксклюзивный дизайн. Для его реализации используется новая панель с гладкой поверхностью или облицовка премиальной серией алюминиевых профилей, которая позволяет удовлетворить запросы самых взыскательных потребителей.
Цена от: 303 728 KZT
Гаражные секционные ворота из стальных сэндвич-панелей с торсионным механизмом rsd02 premium,
Гаражные секционные ворота из стальных сэндвич-панелей с торсионным механизмом rsd02 premium,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Ширина проема, мм
От 1 100 до 6 000
Высота проема, мм
От 2 000 до 3 500
Притолока, мм
От 150
Пристенки, мм
От 120
RAL 9003 (белый)
RAL 9003 (белый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 8017 (красно-коричневый)
RAL 8017 (красно-коричневый)
Базовая
Дополнительная
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с PIR-наполнителем и с усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с PIR-наполнителем и с усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.
Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.
Торсионный механизм, рассчитанный на 50 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Торсионный механизм, рассчитанный на 50 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Опция не доступна при использовании алюминиевой облицовки Premium.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Опция не доступна при использовании алюминиевой облицовки Premium.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера  обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
  1. Система уравновешивания полотна ворот — пружинно-торсионный механизм с устройством защиты от разрыва пружины
  2. Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины
  3. Верхний профиль
  4. Горизонтальная направляющая
  5. Боковая крышка
  6. Угловая стойка
  7. Вертикальная направляющая
  8. Торсионная пружина
  9. Опора с роликодержателем и роликом
  10. Верхний уплотнитель
  11. Петля
  12. Полотно ворот из сэндвич-панелей
  13. Нижний угловой кронштейн
  14. Нижний уплотнитель
  15. Нижний профиль
  16. Ручка
  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого до правого края проема).
  4. h — притолока (расстояние от верха проема до потолка) от 150 мм.
  5. b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Таблица размеров
Наименование
Значение
Ширина проема, мм
От 1 100 до 6 000
Высота проема, мм
От 2 000 до 3 500
Притолока, мм
От 150
Пристенки, мм
От 120
Цвета
RAL 9003 (белый)
RAL 9003 (белый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 8017 (красно-коричневый)
RAL 8017 (красно-коричневый)
Комплектация
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с PIR-наполнителем и с усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с PIR-наполнителем и с усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.
Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.
Торсионный механизм, рассчитанный на 50 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Торсионный механизм, рассчитанный на 50 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Опция не доступна при использовании алюминиевой облицовки Premium.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Опция не доступна при использовании алюминиевой облицовки Premium.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера  обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Конструкция
  1. Система уравновешивания полотна ворот — пружинно-торсионный механизм с устройством защиты от разрыва пружины
  2. Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины
  3. Верхний профиль
  4. Горизонтальная направляющая
  5. Боковая крышка
  6. Угловая стойка
  7. Вертикальная направляющая
  8. Торсионная пружина
  9. Опора с роликодержателем и роликом
  10. Верхний уплотнитель
  11. Петля
  12. Полотно ворот из сэндвич-панелей
  13. Нижний угловой кронштейн
  14. Нижний уплотнитель
  15. Нижний профиль
  16. Ручка
Подготовка объекта
  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого до правого края проема).
  4. h — притолока (расстояние от верха проема до потолка) от 150 мм.
  5. b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
КАК ЗАМЕРИТЬ ПРОЕМ?

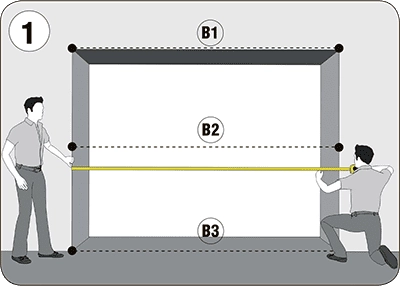

Внимание! Все замеры проводятся в трех разных точках.  Замерьте ширину проема (B) и запишите максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение

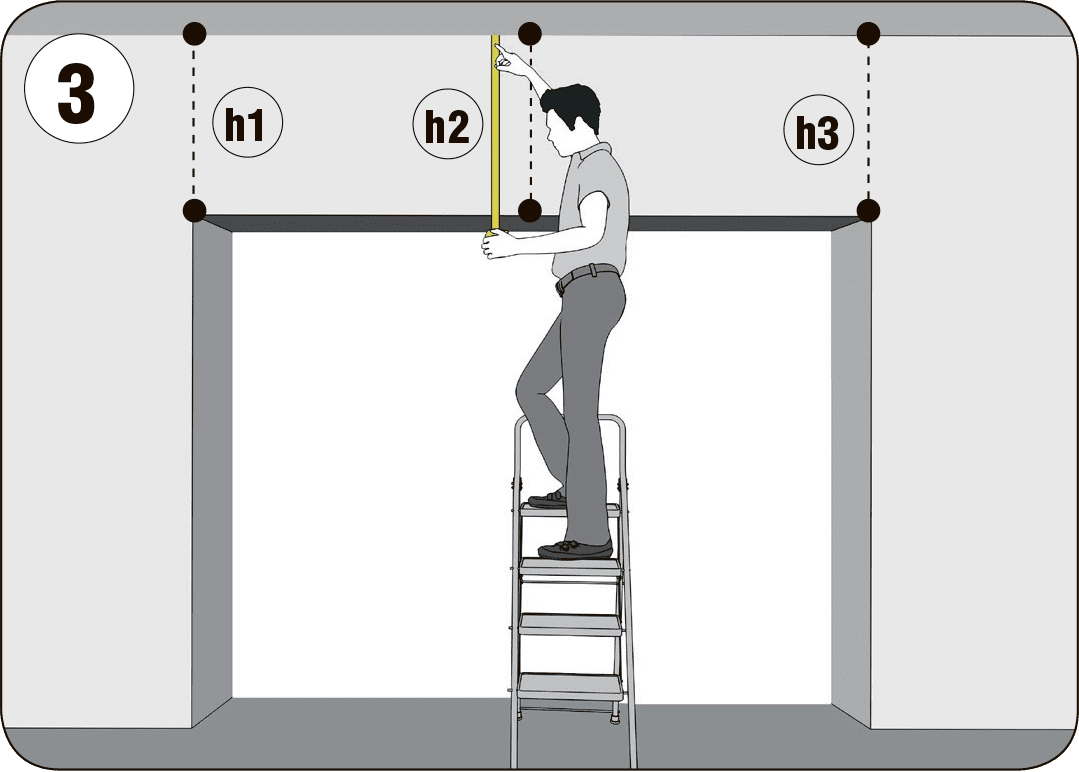

Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

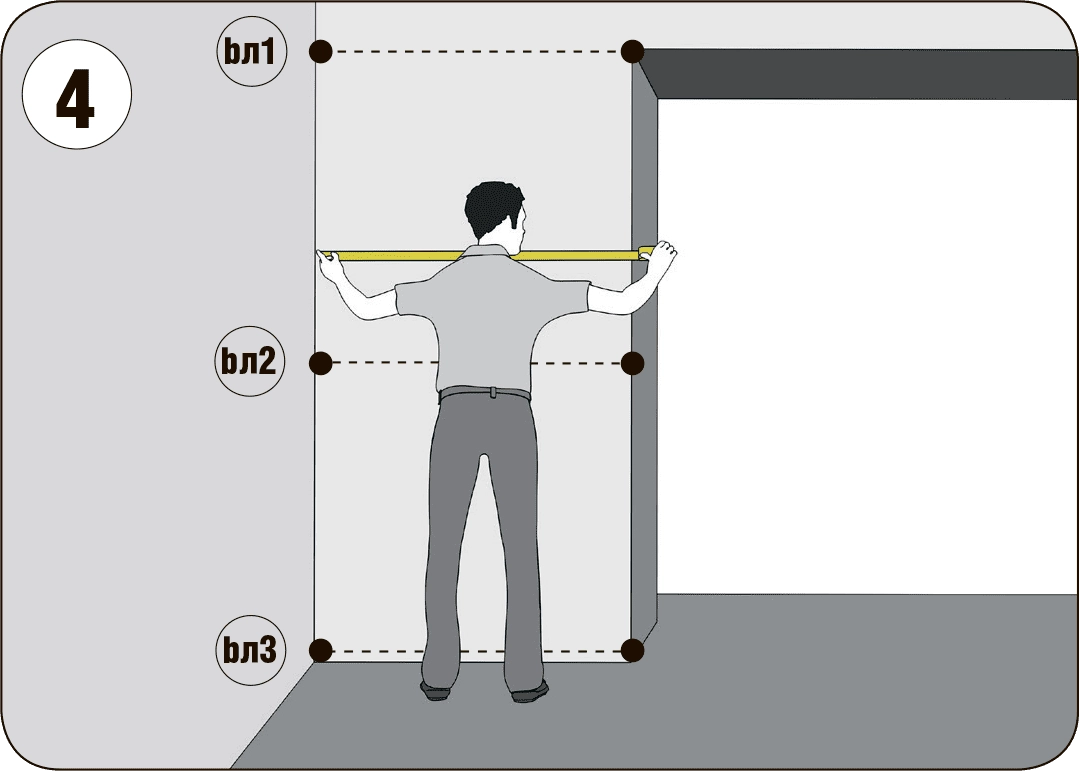

Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное  значение
Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

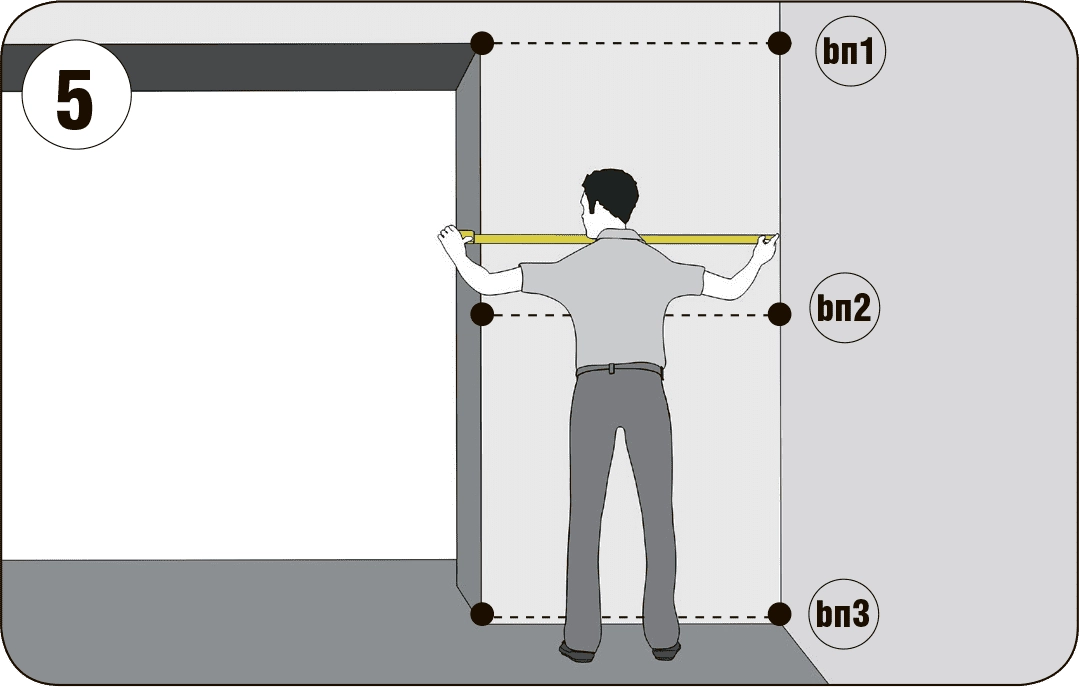

Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное  значение
Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

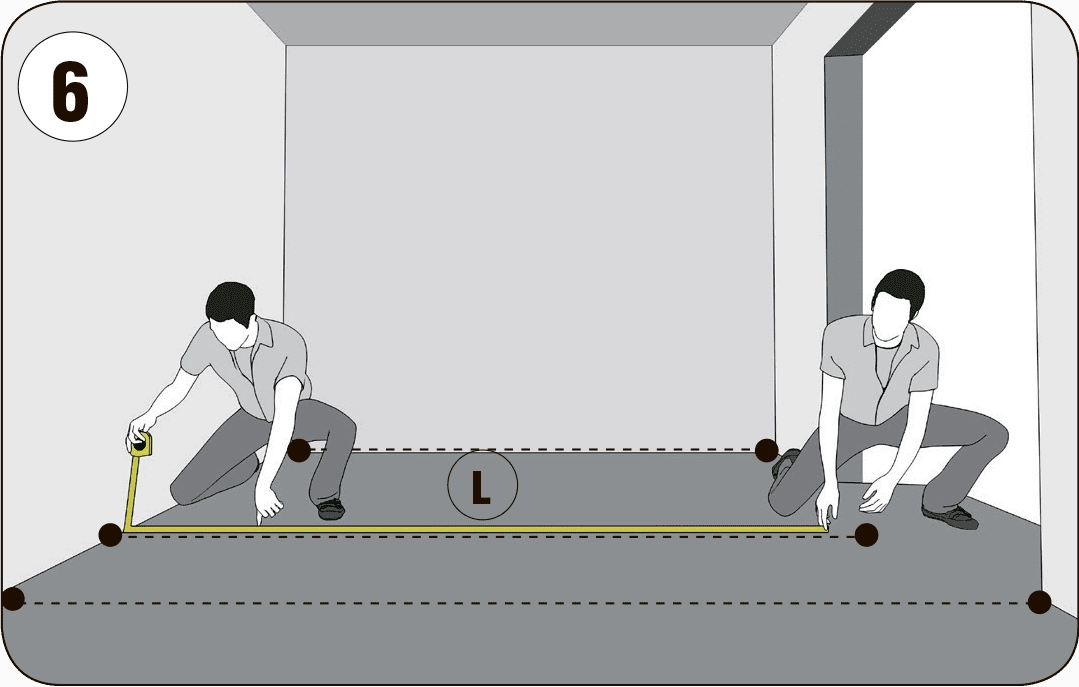

Замерьте длину помещения (L), как показано на рисунке.  Запишите минимальное значение
Замерьте длину помещения (L), как показано на рисунке. Запишите минимальное значение
